浏览器原理入门（1）

Chrome架构

进程和线程

  • 进程是资源分配的最⼩单位，线程是程序执⾏的最⼩单位（资源调度的最⼩单位）
  • 进程有⾃⼰的独⽴地址空间，每启动⼀个进程，系统就会为它分配地址空间，建⽴数据表来维护代 码段、堆栈段和数据段，这种操作⾮常昂贵。
  • ⽽线程是共享进程中的数据的，使⽤相同的地址空间，因此CPU切换⼀个线程的花费远⽐进程要⼩ 很多，同时创建⼀个线程的开销也⽐进程要⼩很多。
  • 线程之间的通信更⽅便，同⼀进程下的线程共享全局变量、静态变量等数据，⽽进程之间的通信需 要以通信的⽅式（IPC)进⾏。不过如何处理好同步与互斥是编写多线程程序的难点。
  • 但是多进程程序更健壮，多线程程序只要有⼀个线程死掉，整个进程也死掉了，⽽⼀个进程死掉并 不会对另外⼀个进程造成影响，因为进程有⾃⼰独⽴的地址空间

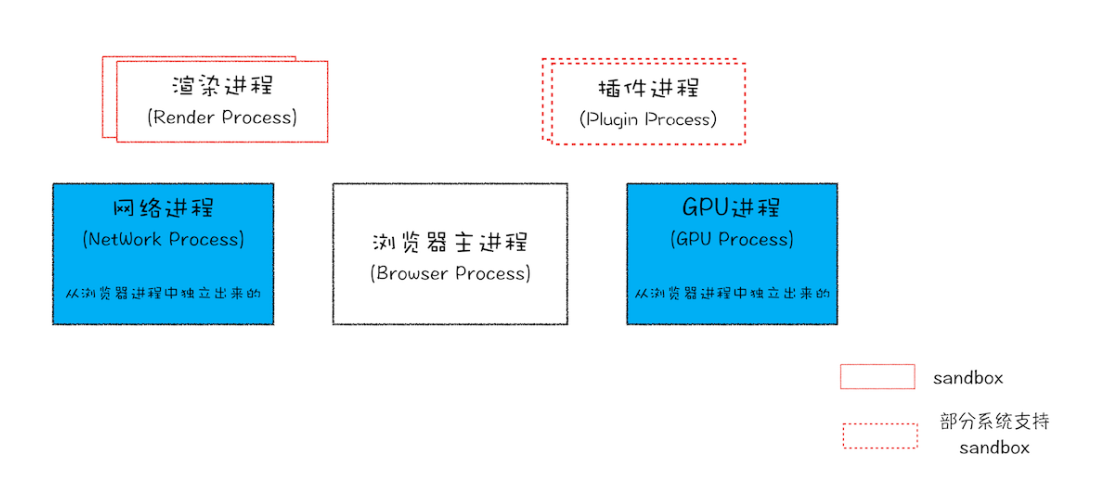

单进程浏览器：不稳定、不流畅、不安全。 多进程浏览器：

  • 浏览器进程：负责用户交互、子进程管理和文件存储等功能。
  • 渲染进程：从网络下载HTML、JavaScript、CSS、图片等资源解析文可以显示和交互的页面（沙箱环境）。
  • 网络进程：面向渲染进程和浏览器进程等提供网络下载功能。
  • GPU进程
  • 插件进程

Locale Dropdown

前端网络

重要性：性能

TCP/IP

计算机的地址被称为IP地址，访问任何网站实际上只是你的计算机向另外一台计算机请求信息。

  • IP：把数据包送达目的主机
  • UDP：把数据包送到应用程序，不能保证数据可靠性，但是传输速度却非常快
  • TCP：把数据完整地送达应用程序，是一种面向连接的、可靠地、基于字节流的传输层通信协议。

Locale Dropdown

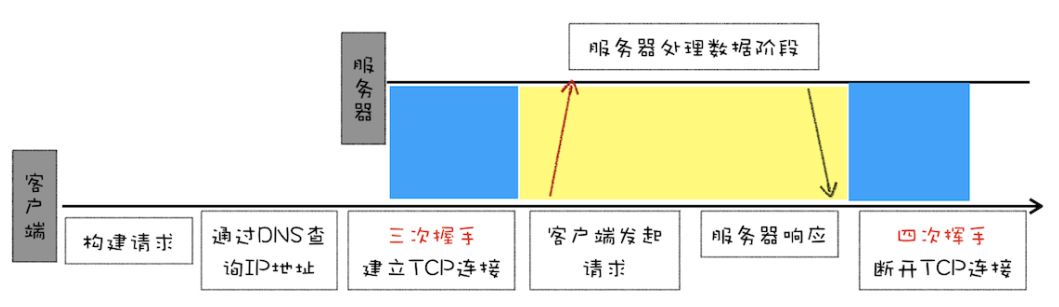

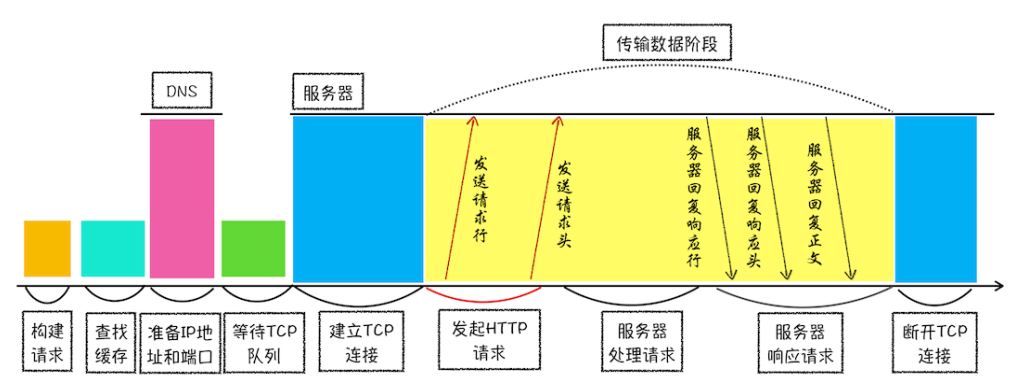

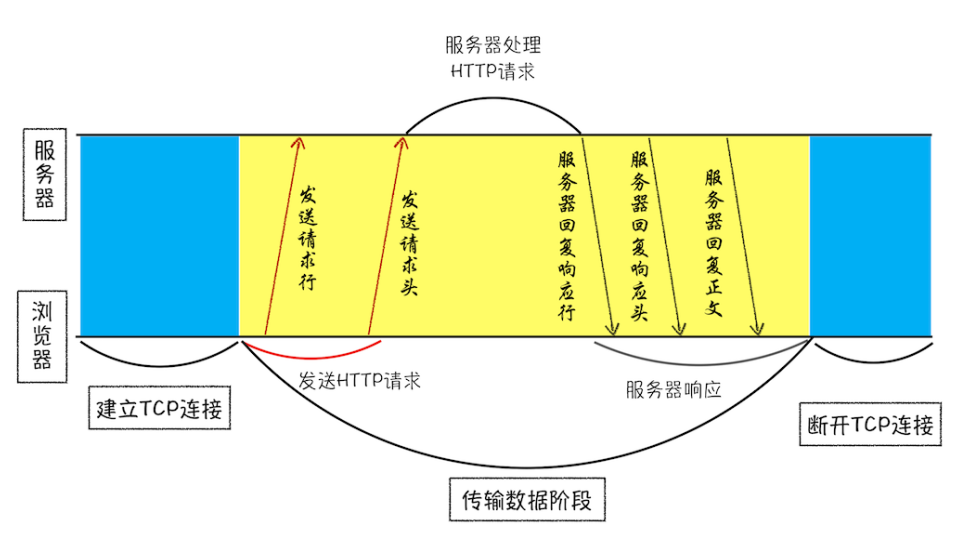

HTTP请求流程

HTTP协议，正是建立在TCP连接基础之上的。HTTP是一种允许浏览器向服务器获取资源的协议，是web的基础，是浏览器使用最广的协议。

  1. 构建请求 GET /index.html HTTP1.1
  2. 查找缓存：强缓存和协商缓存（304）
  3. 准备IP地址和端口：DNS Locale Dropdown
  4. 等待TCP队列：同一个域名同事最多只能建立6个TCP连接
  5. 建立TCP连接
  6. 发送HTTP请求：请求行、请求头、请求体
  7. 服务器处理HTTP请求流程后返回请求：响应行（状态码）、响应头、响应体
  8. 断开连接（Keep-Alive） Locale Dropdown

HTTP发展

超文本传输协议HTTP/0.9

只有一个请求行，并没有请求头和请求体，服务器没有返回头信息，服务器端并不需要告诉客户端太多信息，只需要返回数据就可以了，因为都是HTML格式的文件，内容是以ASCII字符流来传输。
Locale Dropdown

浏览器推动的HTTP/1.0

  • 请求头和响应头：支持文件类型、压缩、语言版本、编码类型
  • 引入状态码
  • 提供了Cache机制
  • 加入了用户代理字段

HTTP/1.1

  • 增加了持久连接：一个TCP连接上可以传输多个HTTP请求。
  • 不成熟的HTTP管线化：TCP队头阻塞
  • 提供了虚拟主机的支持：增加了Host字段标识当前的域名地址
  • 动态生成的内容提供了完美支持：Chunk transfer机制（Bigpipe）
  • Cookie、安全机制 HTTP/1.1为网络效率做了大量的优化，最核心的有如下三种方式：
  1. 增加了持久连接
  2. 浏览器为每个域名最多同时维护6个TCP持久连接

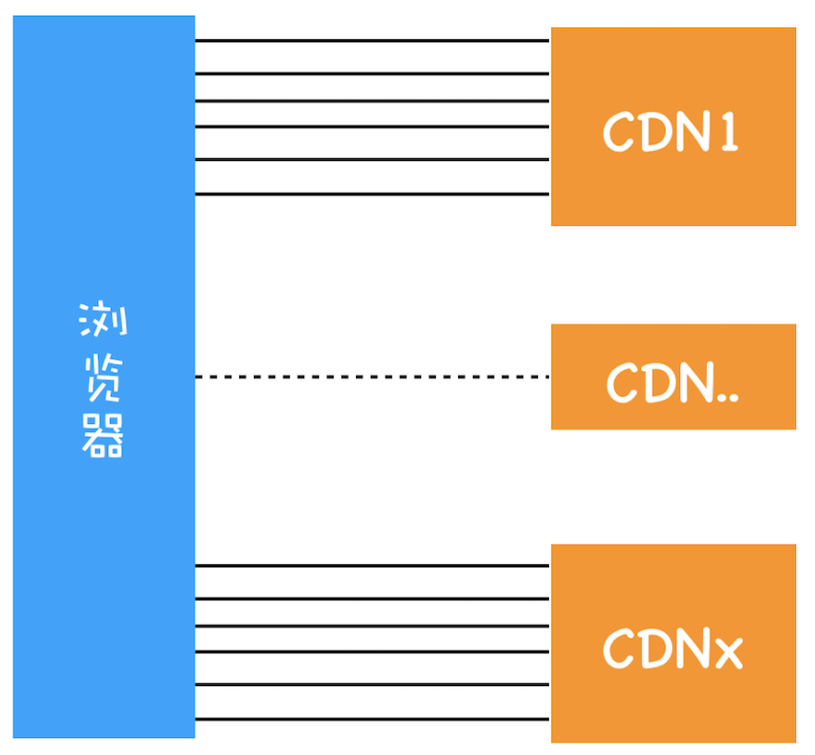

  3. 使用CND的实现域名分片机制 Locale Dropdown
    HTTP1.1的主要问题：
  • HTTP/1.1对带宽的利用率却并不理想
  • TCP的慢启动
  • 同时开启多条TCP连接，那么这些连接会竞争固定的带宽。
  • HTTP/1.1队头阻塞的问题

HTTP/2.0

一个域名只使用一个TCP长链接来消除队头阻塞问题。
Locale Dropdown

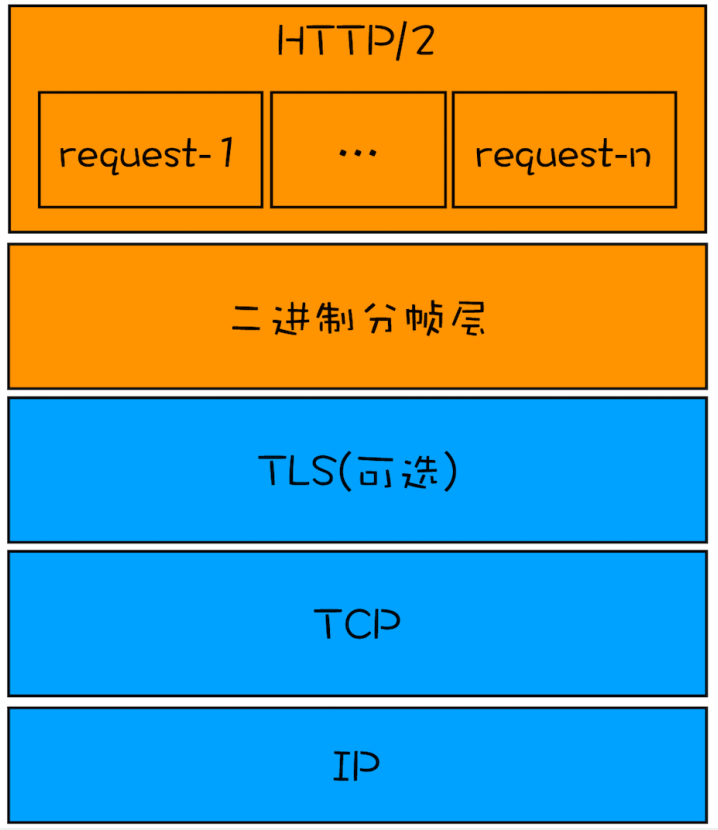

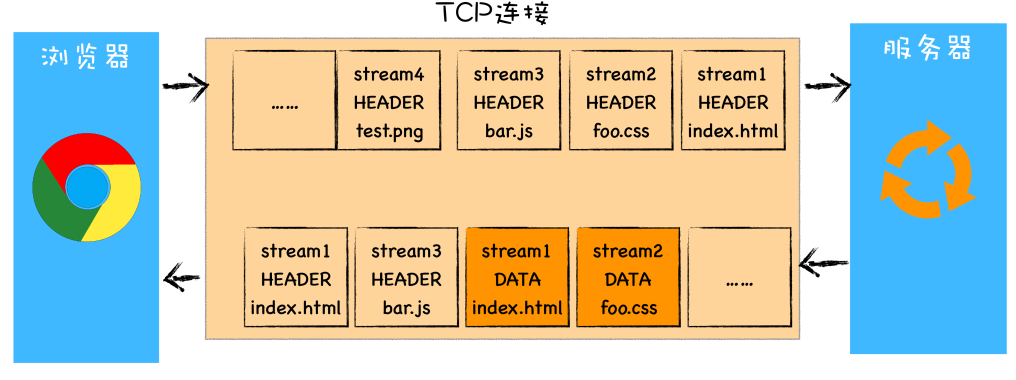

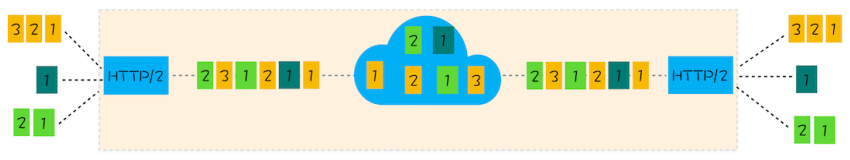

多路复用机制
Locale Dropdown

  • 可以设置请求的优先级
  • 服务器推送
  • 头部压缩

HTTP/3.0

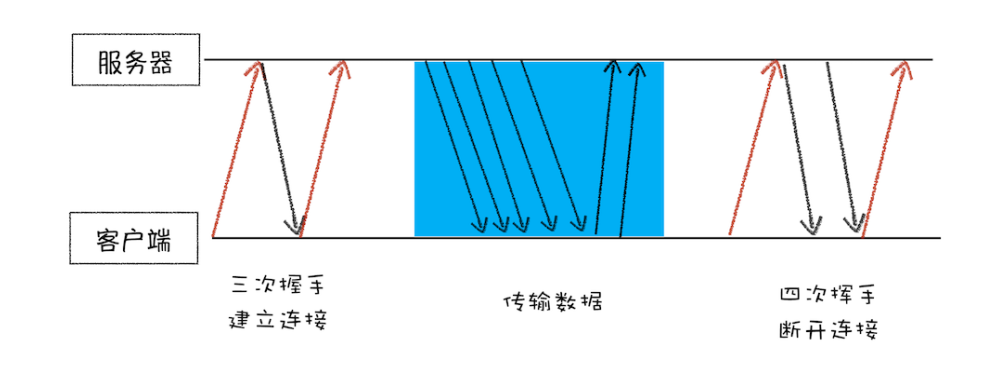

队头阻塞问题：虽然HTTP/2解决了应⽤层⾯的队头阻塞问题，不过和HTTP/1.1⼀样，HTTP/2依然是基于TCP协议的⽽TCP最初就是为了单连接⽽设计的。你可以把TCP连接看成是两台计算机之前的⼀个虚拟管道，计算机的⼀端将要传输的数据按照顺序放⼊管道，最终数据会以相同的顺序出现在管道的另外⼀头。
Locale Dropdown

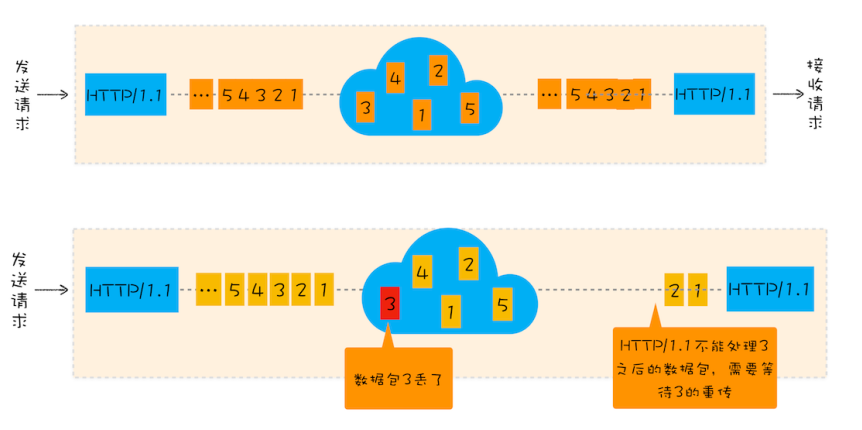

TCP传输过程中，由于单个数据包的丢失而造成的阻塞称为TCP上的队头阻塞。
Locale Dropdown
当系统达到2%的丢包率是，HTTP/1.1的传输效率反而比HTTP/2表现的更好。

  • TCP建立连接的延时：需要划掉3~4个RTT（Round Trip Time）

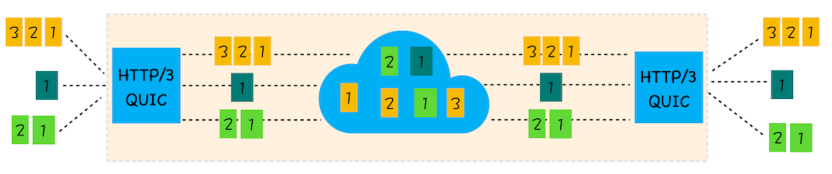

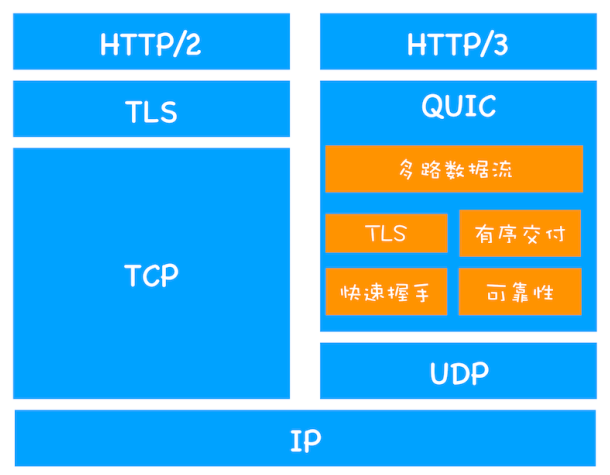

  • TCP协议僵化 基于UDP的QUIC协议：
    Locale Dropdown
  • 实现类似TCP的流量控制、传输可靠性的功能
  • 集成了TLS加密功能
  • 实现了快速握手功能
  • 实现了HTTP/2中的多路复用功能 Locale Dropdown
    HTTP/3是个完美的协议，从⽬前的情况来看，服务器和浏览器端都没有对HTTP/3提供⽐较完整的⽀持。系统内核对UDP的优化远远没有达到TCP的优化程度，部署HTTP/3也存在着⾮常⼤的问题，中间设备僵化的问题。

浏览器请求流程

在浏览器输入URL到页面展示，中间的流程。

导航

Locale Dropdown

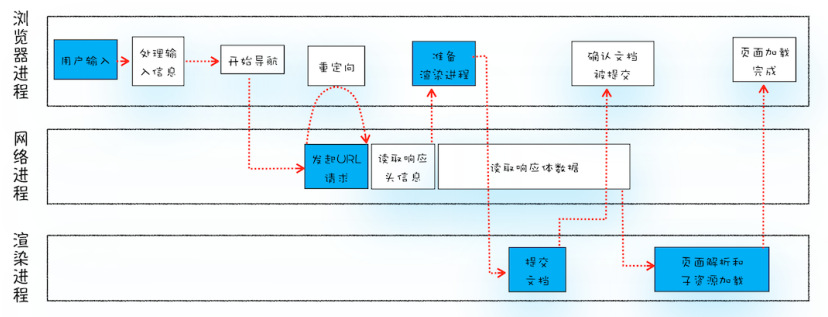

首先浏览器进程接收到用户输入的URL请求，浏览器进程便将该URL转发给网络进程。然后在网络进程中发起真正的URL请求，接着网络进程接收到了响应头数据，便解析响应头数据，并将数据转发给浏览器进程。浏览器进程接收到网络进程的响应头数据之后，发送“提交导航（CommitNavigation）”消息到渲染进程。渲染进程接收到“提交导航”的消息之后，变开始准备接收HTML数据，接收数据的方式是直接和网络进程建立数据管道。最后渲染进程回像浏览器进程“确认提交”，这是告诉浏览器进程：“已经准备好接受和鸡西页面数据了”。浏览器进程接收到渲染进程“提交文档”的消息后，便开始移除之前旧的文档，然后更新浏览器进程中页面状态。

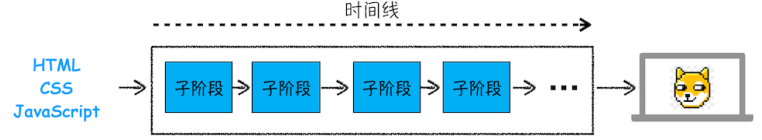

渲染

Locale Dropdown

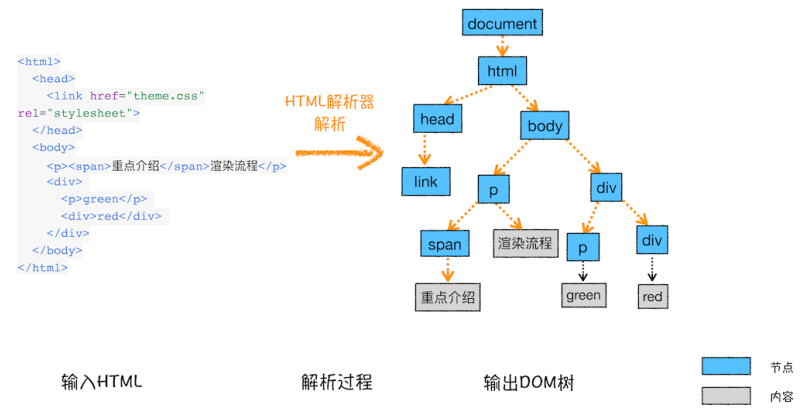

构建DOM树，浏览器无法直接理解和使用HTML，所以需要将HTML转换为浏览器能够理解的结构----DOM树。
Locale Dropdown

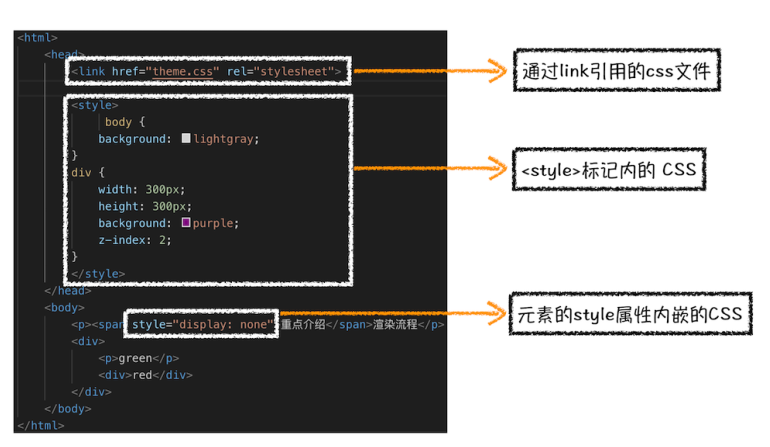

样式计算（继承、层叠） Locale Dropdown

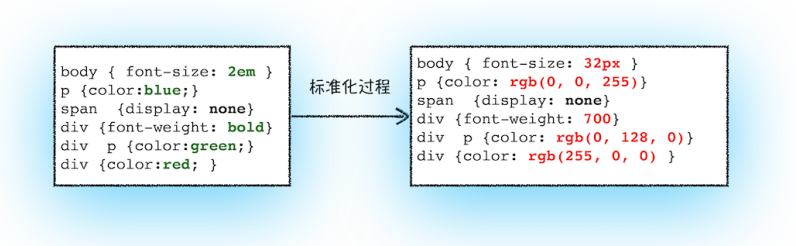

当渲染引擎接收到CSS文本时，会执行一个转换操作，将CSS文本转换为浏览器可以理解的结构---styleSheets（document.styleSheets）。转换样式表中的属性值，使其标准化：
Locale Dropdown

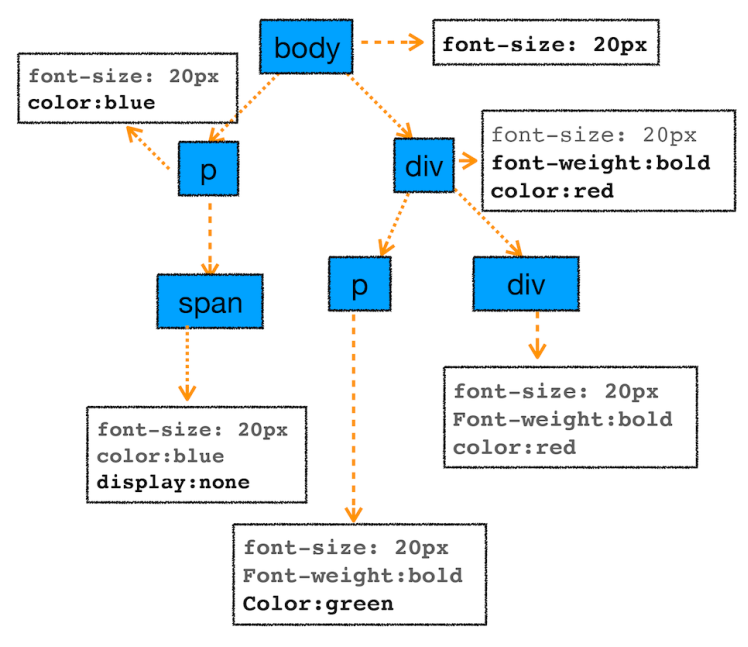

计算DOM树种每个节点的具体样式：
Locale Dropdown

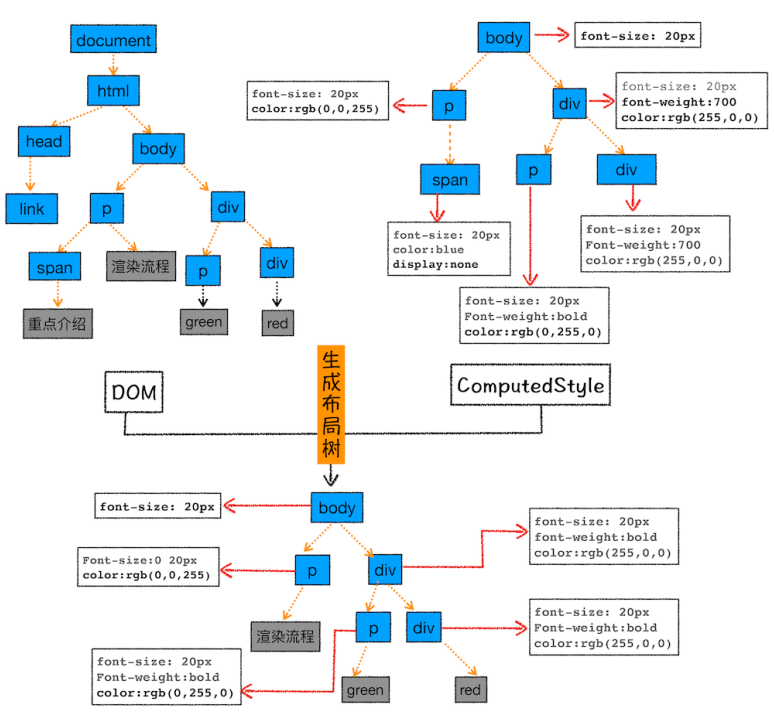

布局阶段

现在已经有了DOM树和DOM树中元素的样式，但这还不足以显示页面，因为还不知道DOM元素的集合位置信息，那么接下来就需要计算DOM树种可见元素的几何位置。 Locale Dropdown

分层、绘制

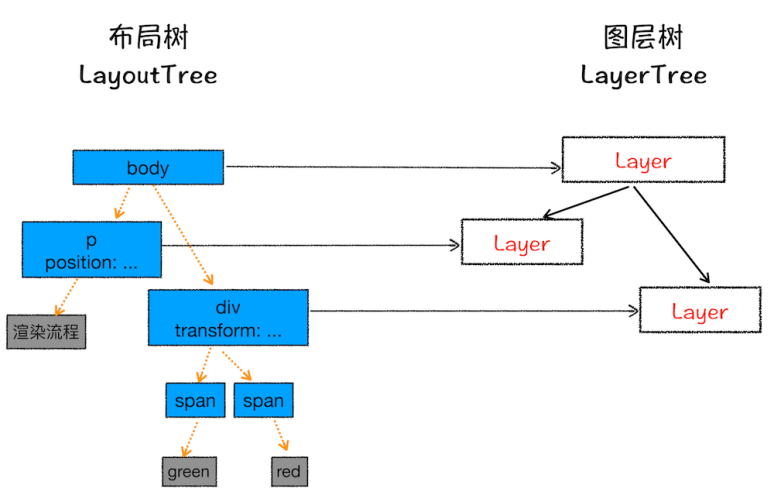

渲染引擎需要为特定的节点生成专用的图层，并生成一颗对应的图层树（LayerTree）。
Locale Dropdown
不是每个布局树的每个节点都包含一个图层，如果一个节点没有对应的层，那么这个节点就从属于父节点的图层。
Locale Dropdown

分块、光栅化

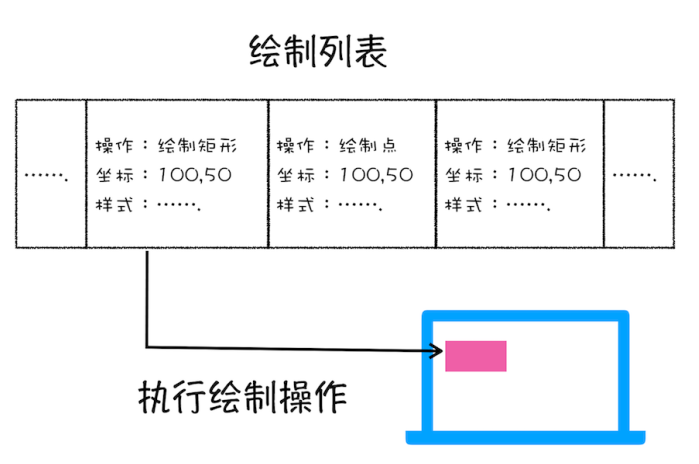

绘制列表只是用来记录绘制顺序和绘制指令的列表，而实际上绘制操作是由渲染引擎中的合成线程来完成的。合成线程会将图层划分为图块（tile）合成线程会按照视口附近的图块来优先生产位图，实际生成位图的操作由栅格化来执行的。所谓栅格化，是将图块转换为位图。

合成和显示

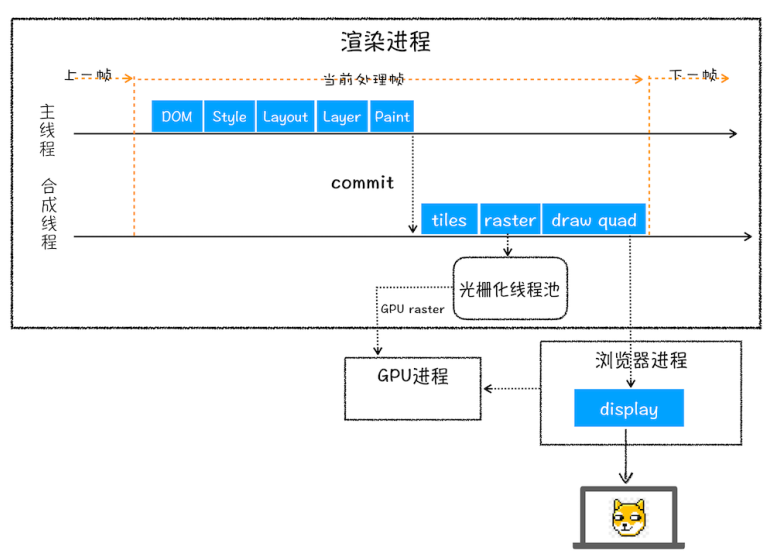

一旦所有的图块都被光栅化，合成线程就会生成一个绘制图块的命令--“DrawQuad”，然后将该命令提交给浏览器进程，浏览器进程里面有一个叫viz的组件，用来接收合成线程发送过来的DrawQuad命令，然后根据DrawQuad命令，将其页面内容绘制到内存中，最后再将内存中的信息显示在屏幕上。
Locale Dropdown

  1. 渲染进程将HTML内容转换为能够读懂的DOM树结构
  2. 渲染疫情将CSS样式表转换为浏览器可以理解的styleSheets，计算出DOM节点的样式
  3. 创建布局树，并计算元素的布局信息
  4. 对布局树进行分层，并生成分层树
  5. 为每个图层生成绘制列表，并将其提交给合成线程
  6. 合成线程将图层分成图块，并在光栅化线程池中将图块转换成位图
  7. 合成线程发送绘制图块命令DrawQuad给浏览器进程
  8. 浏览器进程根据DrawQuad消息生成页面，并显示到显示器上。
